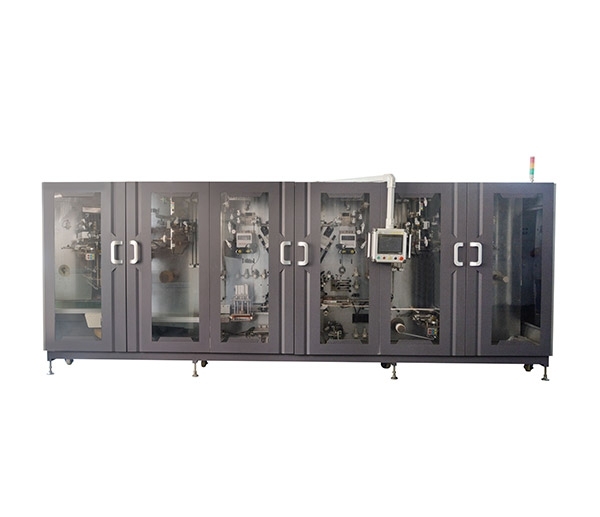

您当前的位置:首页 » 产品中心 » 全自动方形动力卷绕机  » AYLPS-300
详细内容

概要描述:本设备把锂离子电池元件的正、负极极片及隔膜经除尘、张力控制、不良检测、静电消除等机构后卷绕成电芯;完成电芯制作后经短路测试、不良排出,并由输送带传出。

设备特点

1. 适合全极耳/多极耳卷绕方式。

2. 采用三工位高速自动卷绕,采用高速伺服与运动控制器,恒线速控制快速反馈角速度变化,高速卷绕时800mm/s,线速度波动小,技术先进。

3. 具有极片自动交换带功能。

4. 正、负极片各具有除尘系统。(除铁可选配)

5. 独特的入片纠偏,入片时小范围纠动,有效解决了头部入片时偏差,更好的解决了正负极片重叠度的一致性。

6. 极片和隔膜具有闭环变张力自动控制系统,采用伺服张力控制,隔膜最小张力80克,

极片最小张力100克,使电芯不易变形。

7. 正负极片和隔膜都具有自动纠偏系统。

8. 采用欧姆龙NG系列PLC总线控制方式。

9. 具有正负极片不良检测功能,对不良极片单独卷绕后自动剔除。

10. 具备电芯冷压定型、短路测试、不良排料装置。



设备型号/规格

AYLPS-300



电芯规格

宽度

60~200mm(可调卷针)可定制小型固定卷针

高度

90~300mm

厚度

5~25mm

卷绕整齐度

±0.3mm

产能

3.5PPM

供给电源

三相四线

AC380±V10%  50Hz

供给气源

0.5-0.7MPa
