您当前的位置:首页 » 产品中心 » 全自动数码方形卷绕机  » AYMDS-130
详细内容

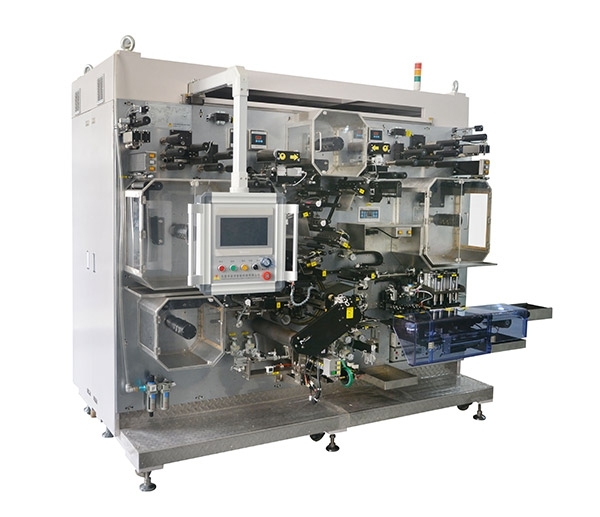

概要描述:本设备把锂离子电池元件的正、负极极片及隔膜经除尘、张力控制、不良检测、静电消除等机构后卷绕成电芯;完成电芯制作后经短路测试、不良排出,并由输送带传出。

设备特点

1. 调试周期短,更换型号快。设备整体结构简单、易学,维护方便,维护成本低。

2.采用三工位高速自动卷绕,恒线速创新高,600MM/s(7MM厚卷针)比业内块一倍,

3.正极片、负极片各具有除尘系统。(除铁粉可选配)

4.本机采用独特的水平张力结构,配进口伺服扭力张力控制系统,隔膜最小张力能做到80克,极片最小张力能做到90克,波动范围在7%以内,有效解决了电芯“S”形的问题。

5.采用欧姆龙NG系列PLC总线控制方式与博信EC680系列自动纠偏系统。

6.具有极片单卷不良物料卷取排除系统。(无隔膜单卷废极片可选配)

7.具有电芯冷压定型装置。(热压可选配)

8.具备电芯短路测试,不良排料装置。(双测短路可选配)



设备型号/规格

AYMDS-130



电芯规格

宽度(width)

40~80mm(可调卷针)可定制小型固定卷针

高度(height)

50~130mm

厚度(thickness)

1.5~10mm

卷绕整齐度

±0.3mm

产能

8-15PPM

供给电源

三相 AC220V±10% 50Hz

供给气源

0.5-0.7MPa
